Предохранение от утечки автомата защити цепи случая NS отлитое в форму серией регулируемое
| Место происхождения | Китай, Чжэцзян |
|---|---|
| Фирменное наименование | Winston/OEM |
| Сертификация | CE,ROSH |
| Номер модели | NS |
| Количество мин заказа | 1PCS |
| Цена | USD12 to USD450/PCS |
| Упаковывая детали | Стандартная коробка экспорта |
| Время доставки | 3-15days позже получают оплату. |
| Условия оплаты | T/T, L/C, PayPal, онлайн-платеж, RMB/USD |
| Поставка способности | 10000pcs/month |
Подробная информация о продукте
| Материал | Пластиковые | Поляков | 3P, 4P |
|---|---|---|---|
| Текущие | от 12.5A к 1600A | Частота | 50/60HZ |
| OEM | Да | ||
| Высокий свет | автомат защити цепи mccb,Отлитый в форму автомат защити цепи случая |
||
Характер продукции
Предохранение от утечки автомата защити цепи случая NS отлитое в форму серией регулируемое
Автомат защити цепи случая NS отлитый в форму серией один из выключателя который принимает конструкцию выдвинутую international, технологии изготовления, котор нужно превратиться. Расклассифицированное изолируя напряжение тока 750V, соответствующее для AC 50Hz (60Hz), расклассифицированного напряжения тока деятельности 690V или ниже, расклассифицированное работая течение 12.5A to1250A цепи и используемое в распределять электрическую энергию, и non-частые перебивание работы нормальные условия, защищая оборудование current& от напряжения тока overload&under, рамка расклассифицированная breakerwith настоящее 400A цепи или ниже, можно использовать в старте мотора mousecage non-частом, ломающ во время работы, защищая мотор от перегрузки, &undervoltage короткого замыкания, продукт соответствуют к стандарту IEC60947-2.
ТЕХНИЧЕСКИЙ ПАРАМЕТР
2. Главные технические данные
Электронный отпуск
NS 22SE: предохранение распределительных сетей низшего напряжения для NS-100160250
1. Предохранение от перегрузки с регулируемым порогом
2. Предохранение от короткого замыкания с регулируемым порогом
3. Индикация нагрузки: свет на 90% из порога установки иК;
Проблескивать на 105% или больше из порога установки иК
NS 23SE: предохранение распределительных сетей низшего напряжения для NS-400630
1. Предохранение от перегрузки с регулируемым порогом
2. Предохранение от короткого замыкания с регулируемым порогом
3. Индикация нагрузки: свет на 90% из порога установки иК;
Проблескивать на 105% или больше из порога установки иК
NS 53UE: предохранение распределительных сетей низшего напряжения для NS-400630
1. Предохранение от перегрузки с регулируемым порогом, как определено IEC60947-2
2. Предохранение от короткого замыкания с регулируемым порогом
3. Мгновенное предохранение от короткого замыкания
4. Защита от замыкания на землю с регулируемым порогом
5. Индикация нагрузки: свет на 90% из порога установки иК;
Проблескивающ больше чем порог установки иК
6. Индикация недостатка
СИД показывает тип недостатка который причинил задействовать
Перегрузка (предохранение от лт) или анормалная компонентная температура (>Ir);
Закоротите (ST или мгновенное предохранение) (>Im);
Недостаток земли (если вариант защиты от замыкания на землю присутствовал), то (Ig);
Неисправность микропроцессора (и (>Ir) и (>Im) СИД идет дальше, плюс (Ig) СИД если вариант защиты от замыкания на землю присутствовал), то
Приведенная в действие батарея -. Запасная батарея поставлена в коробке переходники. Когда недостаток происходит, СИД показывая тип недостатка, светов на около 10 минут. Информация однако хранится в памяти. СИД может быть загорено путем отжимать кнопку испытания. СИД автоматически идет и память освобожена когда автомат защити цепи переустановлен.
NS 43ME: предохранение мотора для NS-400630
1. Предохранение от перегрузки с регулируемым порогом, как определено типом 10A IEC60947-4 (2) задействуя, 10 и 20
2. Предохранение от короткого замыкания с регулируемым порогом (6… 13xIr)
3. Предохранение от отказа участка (встроенный электронный отпуск: приводит в действие неуравновешенное однофазное currentat 40% и больше чем) (задействуя ¡ À10% задержки по времени 4s), как определено IEC60947-4.1
4. Индикация нагрузки: Проблескивающ больше чем порог установки иК
5. Индикация недостатка
СИД показывает тип недостатка который причинил задействовать
Перегрузка (предохранение от лт) или анормалная компонентная температура (>Ir);
Закоротите (ST или мгновенное предохранение) (>Im);
Фазируйте отказ (правое СИД);
Неисправность микропроцессора ((>Ir) (>Im) и СИД все отказа участка пойдите дальше)
Приведенная в действие батарея -. Запасная батарея поставлена в коробке переходники. Когда недостаток происходит, LEDindicating тип недостатка, светов на около 10 минут. Информация однако, котор хранят inmemory. СИД может быть загорено путем отжимать кнопку испытания. Automaticallygoes СИД и память освобожены когда автомат защити цепи переустановлен.
4. Вспомогательное оборудование
Роторная ручка
Сразу роторная ручка
Степень предохранения: IP40
Функция:
1) пригодность для изоляции
2) индикация 3 положений 0 () I (дальше) и задействованный
3) отжимает «нажим задействовать» кнопку, может отключени-свободный
4) видимость и доступ к установкам блока отключения
5) автомат защити цепи можно зафиксировать в позиции выключить одним до 3 padlocks, диаметром 5 до 8mm (не поставленный)
Выдвинутая роторная ручка
Степень предохранения: IP55
Функция:
1) пригодность для изоляции
2) индикация 3 положений 0 () I (дальше) и задействованный
3) видимость и доступ к установкам блока отключения когда дверь открыта
4) предотвращенное отверстие двери когда автомат защити цепи дальше
5) автомат защити цепи можно зафиксировать в позиции выключить одним до 3 padlocks, диаметром 5 до 8mm (не поставленный). Фиксировать предотвращает раскрывать двери коммутатора
5.Installation
Автомат защити цепи может быть установлен вертикально, горизонтально или плоско на их задней части без любой derating характеристик.
6.Fix
Устанавливающ на backplate, устанавливая на рельсах
7.Connection
Фронт - соединение панели, черное соединение панели, вставляемое соединение
8. Размер плана и установки
|
Тип |
Номер Поляка |
Напряжение тока Rated изолируя (v) |
Рабочий потенциал Rated (v) |
Расклассифицированная типичная разрывная мощность Icu короткого замыкания (KA) на 380/415V |
Расклассифицированная разрывная мощность Ics короткого замыкания servies на 380/415V (KA) |
Проведение деятельности |
Категория использования |
|
|
НА |
С |
|||||||
|

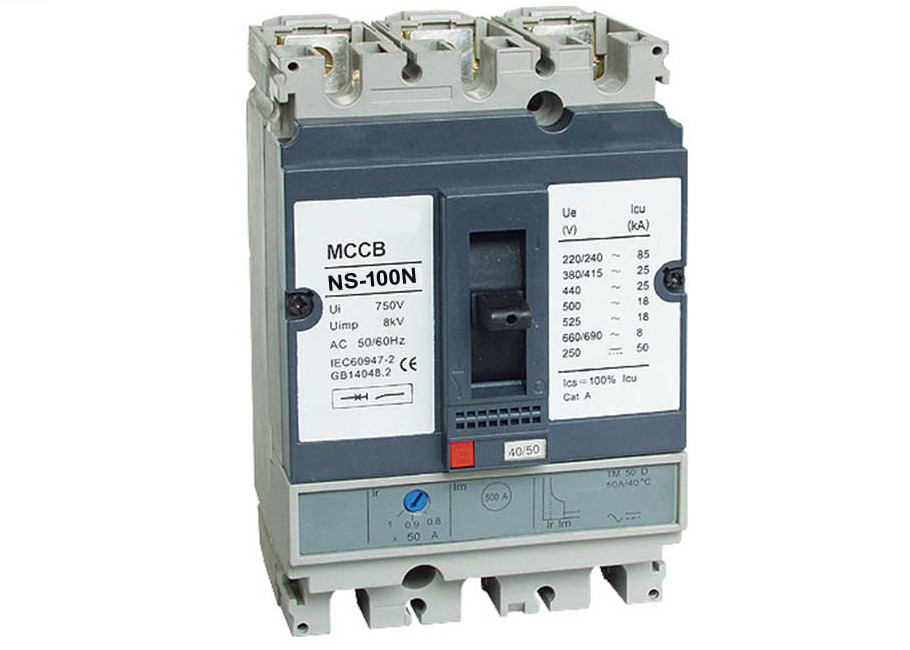

NS-100N |
3, 4pole |
750 |
690 и ниже |
25 |
25 |
1500 |
8500 |
A |
|
NS-100H |
70 |
70 |
||||||
|
NS-100L |
150 |
150 |
||||||
|
NS-160N |
36 |
36 |
1000 |
7000 |
||||
|
NS-160H |
70 |
70 |
||||||
|
NS-160L |
150 |
150 |
||||||
|

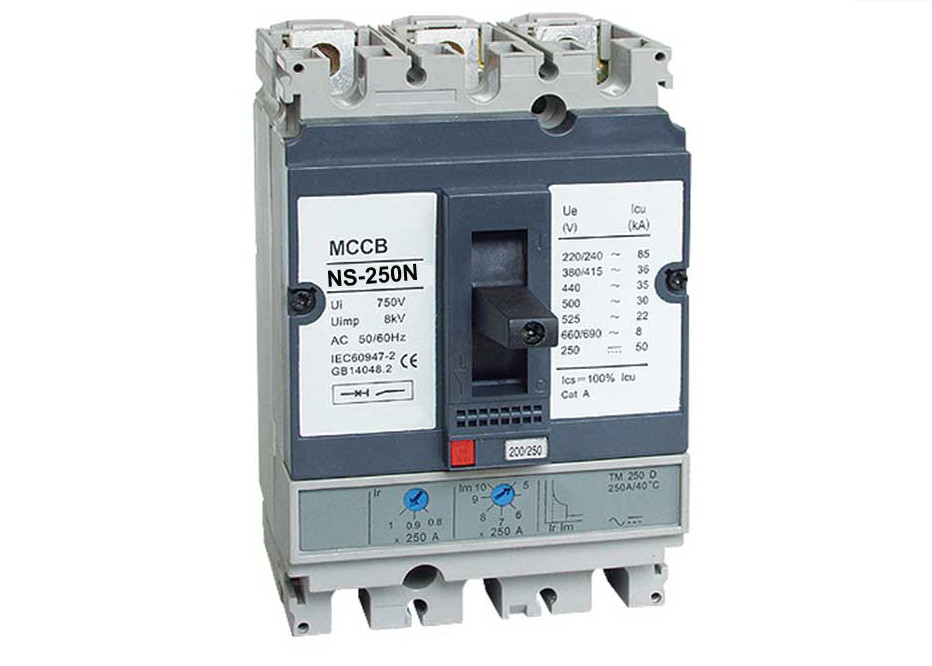

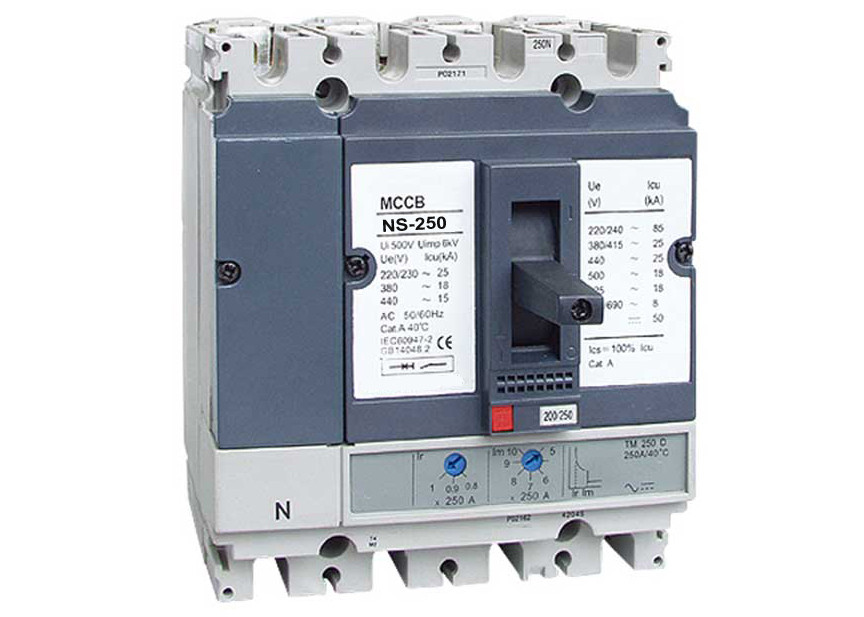

NS-250N |
36 |
36 |
1000 |
7000 |
||||
|
AM2-250H |
70 |
70 |
||||||
|
NS-250L |
150 |
150 |
||||||
|

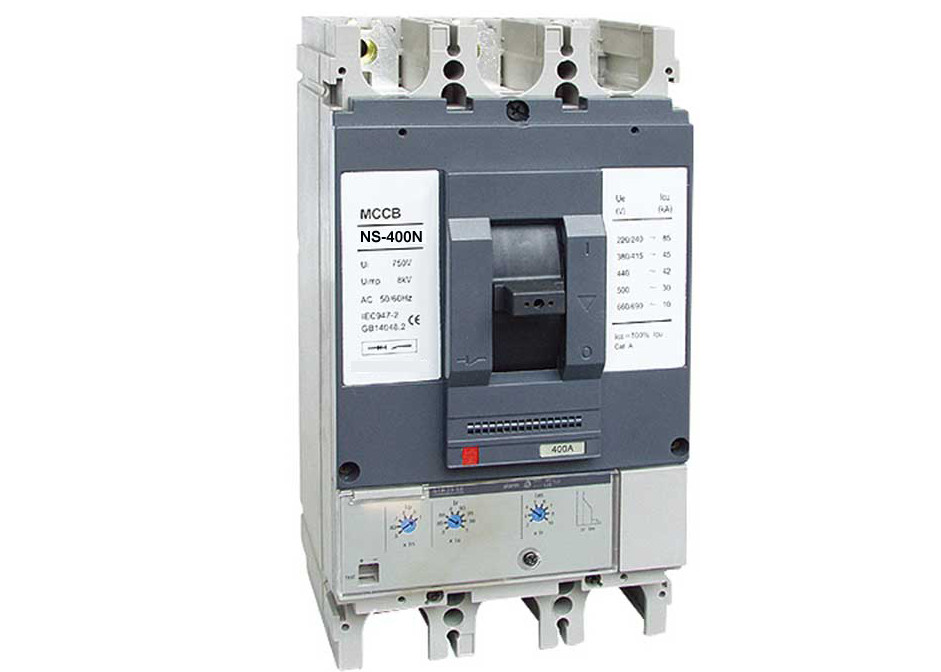

NS-400N |
45 |
45 |
1000 |
4000 |
||||
|
NS-400H |
70 |
70 |
||||||
|
NS-400L |
150 |
150 |
||||||
|

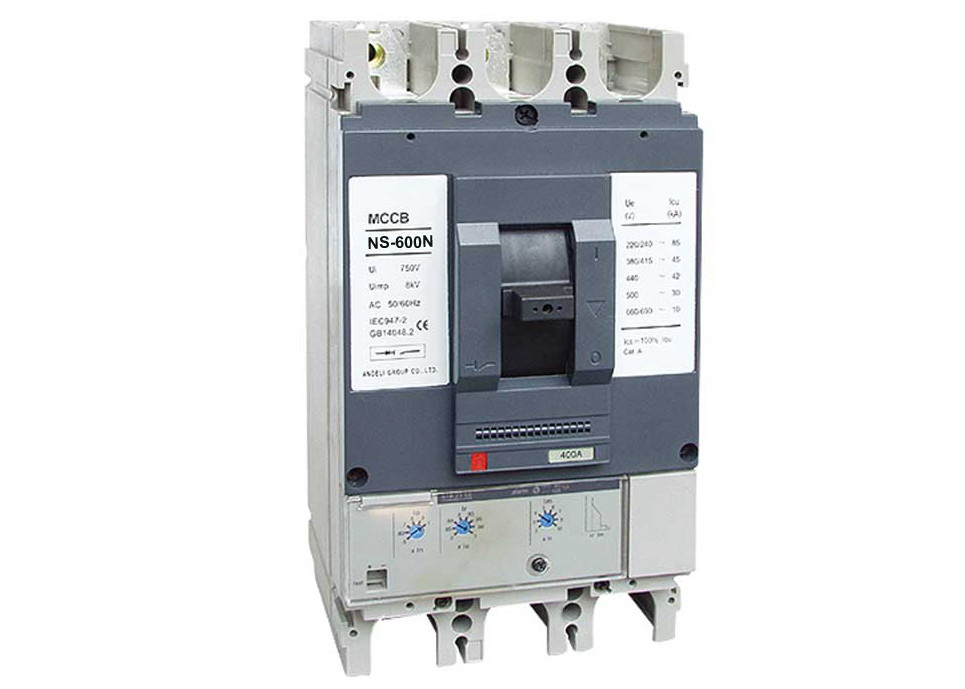

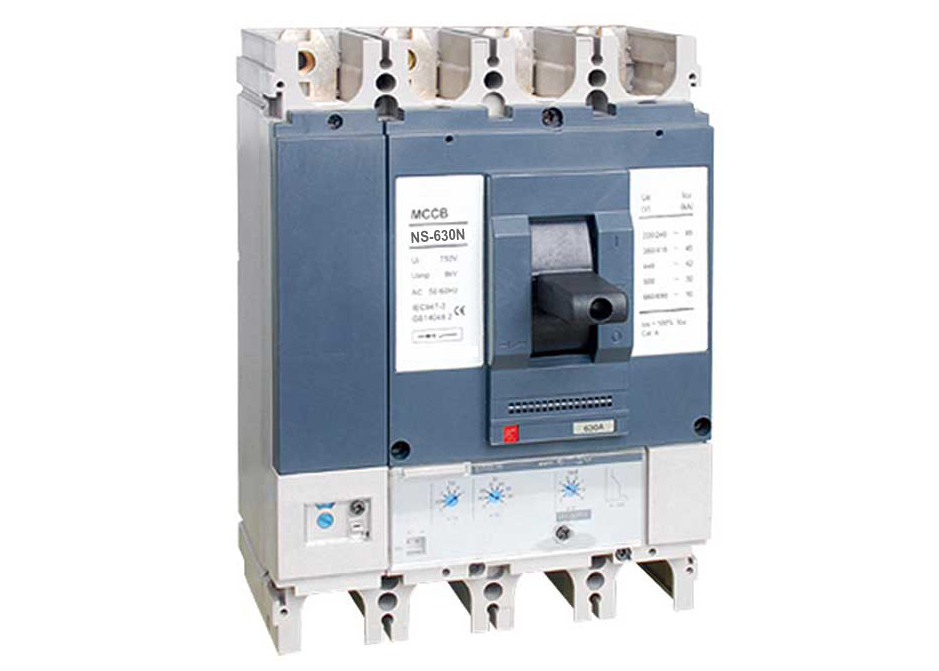

NS-630N |
45 |
45 |
1000 |
4000 |
||||
|
NS-630H |
70 |
70 |
||||||
|
NS-630L |
150 |
150 |
||||||
|
NS-1250N |
полюс 3 |
50 |
37,5 |
1000 |
4000 |
|||
|

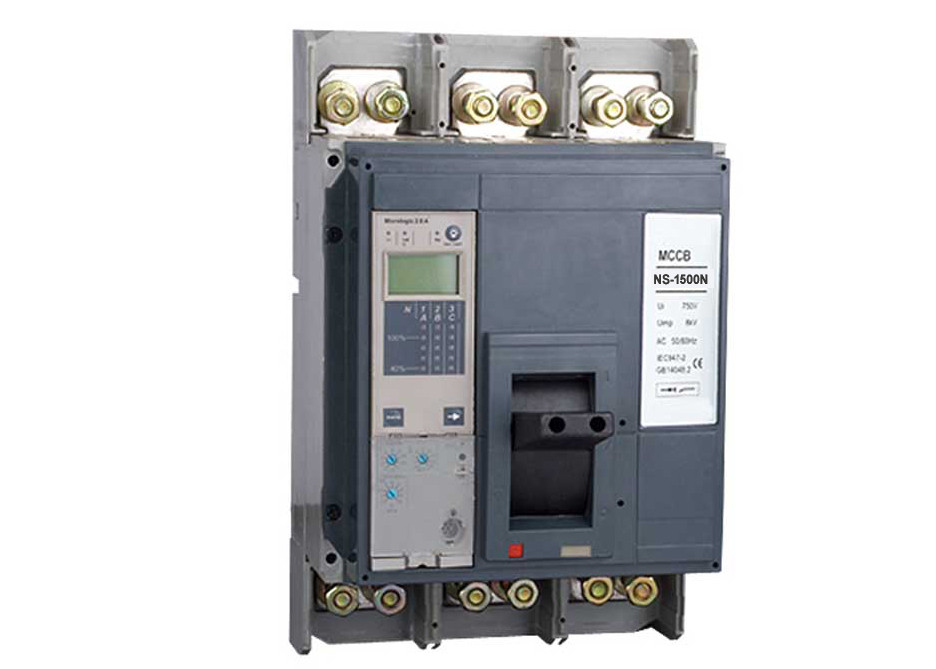

NS-1600N |
50 |
37,5 |
||||||
Примечание: 1. Выключатель N-Поляка не имеет никакое предохранение которое закрывающ и раскрывающ с другими 3 полюсами.
2. Тип термальная магнитной для NS-400/630 не имеет никакие 4 полюса.
Параметр 3 блоков отключения главным образом технический
Термальный магнитный отпуск
|
Тип |
Расклассифицированное currentIn (a) |
Примечание |
|
NS-100 |
12,5, 16,20,25,32,40,50,63,80,100 |
Tadjustable (0.8~1In) m регулируемое (5~10In) |
|
NS-160 |
16,20,25,32,40,50,63,80,100,125,160 |
|
|
NS-250 |
160.180.200.225.250 |
|
|
NS-400 |
315.350.400 |
|
|
NS-630 |
400.500.630 |
|
|
NS-1250 |
800,1000,1250 |
Зафиксированное Tadjustable (0.8~1In) m |
|
NS-1600 |
1000,1250,1600 |
Электронный отпуск
NS 22SE: предохранение распределительных сетей низшего напряжения для NS-100160250
1. Предохранение от перегрузки с регулируемым порогом
2. Предохранение от короткого замыкания с регулируемым порогом
3. Индикация нагрузки: свет на 90% из порога установки иК;
Проблескивать на 105% или больше из порога установки иК
|
Тип |
Расклассифицированное течение в (a) |
Примечание |
|
NS-100 |
40.100 |
Ir=0.4~1×In (регулируемые 48 устанавливая) |
|
NS-160 |
40.100.160 |
|
|
NS-250 |
40.100.160.250 |
NS 22ME: предохранение мотора для NS-100160250
1. Предохранение от перегрузки с регулируемым порогом, как определено типом 10 IEC60947-4 (2) задействуя
2. Предохранение от короткого замыкания с фикчированным порогом (13xIr)
3. предохранение от отказа участка (задействуя задержка по времени между 3.5s-6s)
4. Индикация нагрузки: темнота чем 105% из порога установки иК;
Проблескивать на 105% или больше из порога установки иК
|
Тип |
Расклассифицированное течение в (a) |
Примечание |
|
NS-100 |
40,50,80,100 |
Ir=0.6-0.63-0.67-0.71-0.75-0.80-0.85-0.90-0.95-1×In |
|
NS-160 |
40,50,80,100,150 |
|
|
NS-250 |
40,50,80,100,150,220 |
NS 23SE: предохранение распределительных сетей низшего напряжения для NS-400630
1. Предохранение от перегрузки с регулируемым порогом
2. Предохранение от короткого замыкания с регулируемым порогом
3. Индикация нагрузки: свет на 90% из порога установки иК;
Проблескивать на 105% или больше из порога установки иК
|
Тип |
Расклассифицированное течение в (a) |
Примечание |
|
NS-400 |
400 |
Ir=0.4~1×In (регулируемые 48 устанавливая) |
|
NS-630 |
630 |
NS 53UE: предохранение распределительных сетей низшего напряжения для NS-400630
1. Предохранение от перегрузки с регулируемым порогом, как определено IEC60947-2
2. Предохранение от короткого замыкания с регулируемым порогом
3. Мгновенное предохранение от короткого замыкания
4. Защита от замыкания на землю с регулируемым порогом
5. Индикация нагрузки: свет на 90% из порога установки иК;
Проблескивающ больше чем порог установки иК
6. Индикация недостатка
СИД показывает тип недостатка который причинил задействовать
Перегрузка (предохранение от лт) или анормалная компонентная температура (>Ir);
Закоротите (ST или мгновенное предохранение) (>Im);
Недостаток земли (если вариант защиты от замыкания на землю присутствовал), то (Ig);
Неисправность микропроцессора (и (>Ir) и (>Im) СИД идет дальше, плюс (Ig) СИД если вариант защиты от замыкания на землю присутствовал), то
Приведенная в действие батарея -. Запасная батарея поставлена в коробке переходники. Когда недостаток происходит, СИД показывая тип недостатка, светов на около 10 минут. Информация однако хранится в памяти. СИД может быть загорено путем отжимать кнопку испытания. СИД автоматически идет и память освобожена когда автомат защити цепи переустановлен.
|
Тип |
Расклассифицированное течение в (a) |
Примечание |
|
NS-400 |
400 |
Ir=0.4~1×In (регулируемые 48 устанавливая) |
|
NS-630 |
630 |
NS 43ME: предохранение мотора для NS-400630
1. Предохранение от перегрузки с регулируемым порогом, как определено типом 10A IEC60947-4 (2) задействуя, 10 и 20
2. Предохранение от короткого замыкания с регулируемым порогом (6… 13xIr)
3. Предохранение от отказа участка (встроенный электронный отпуск: приводит в действие неуравновешенное однофазное currentat 40% и больше чем) (задействуя ¡ À10% задержки по времени 4s), как определено IEC60947-4.1
4. Индикация нагрузки: Проблескивающ больше чем порог установки иК
5. Индикация недостатка
СИД показывает тип недостатка который причинил задействовать
Перегрузка (предохранение от лт) или анормалная компонентная температура (>Ir);
Закоротите (ST или мгновенное предохранение) (>Im);
Фазируйте отказ (правое СИД);
Неисправность микропроцессора ((>Ir) (>Im) и СИД все отказа участка пойдите дальше)
Приведенная в действие батарея -. Запасная батарея поставлена в коробке переходники. Когда недостаток происходит, LEDindicating тип недостатка, светов на около 10 минут. Информация однако, котор хранят inmemory. СИД может быть загорено путем отжимать кнопку испытания. Automaticallygoes СИД и память освобожены когда автомат защити цепи переустановлен.
|
Тип |
Расклассифицированное течение в (a) |
Примечание |
|
NS-400 |
400 |
Ir=0.4~1×In (регулируемые 48 устанавливая) |
|
NS-630 |
630 |
4. Вспомогательное оборудование
|
Вспомогательное оборудование |
Рабочий потенциал Rated |
Потребление |
Для типа |
|
|
Приемистость |
Уплотнени-в |
|||
|
Отпуск шунта (MX) |
24V |
<10va> |
<5va> |
AM2-100~630 |
|
Под-voltagerelease (ООН) |
220/230V |
<10va> |
<5va> |
|
|
Вспомогательное оборудование |
Рабочий потенциал Rated |
Потребление |
Для типа |
|
|
AC12 |
AC15 |
|||
|
Вспомогательный контакт () |
380/400V |
6 |
3 |
AM2-100~630 |
|
Контакт сигнала тревоги (AL) |
380/400V |
6 |
3 |
|
Роторная ручка
Сразу роторная ручка
Степень предохранения: IP40
Функция:
1) пригодность для изоляции
2) индикация 3 положений 0 () I (дальше) и задействованный
3) отжимает «нажим задействовать» кнопку, может отключени-свободный
4) видимость и доступ к установкам блока отключения
5) автомат защити цепи можно зафиксировать в позиции выключить одним до 3 padlocks, диаметром 5 до 8mm (не поставленный)
Выдвинутая роторная ручка
Степень предохранения: IP55
Функция:
1) пригодность для изоляции
2) индикация 3 положений 0 () I (дальше) и задействованный
3) видимость и доступ к установкам блока отключения когда дверь открыта
4) предотвращенное отверстие двери когда автомат защити цепи дальше
5) автомат защити цепи можно зафиксировать в позиции выключить одним до 3 padlocks, диаметром 5 до 8mm (не поставленный). Фиксировать предотвращает раскрывать двери коммутатора
5.Installation
Автомат защити цепи может быть установлен вертикально, горизонтально или плоско на их задней части без любой derating характеристик.
6.Fix
Устанавливающ на backplate, устанавливая на рельсах
7.Connection
Фронт - соединение панели, черное соединение панели, вставляемое соединение
8. Размер плана и установки
|
|
|
|
|
|
| NS-100~630 |
|
mm |
C |
C1 |
C2 |
C3 |
G |
G1 |
G4 |
G5 |
H |
H1 |
H2 |
|
NS 100/160/250N/H/L |
29 |
76 |
54 |
108 |
62,5 |
125 |
70 |
140 |
80,5 |
161 |
94 |
|
NS 400/630N/H/L |
41,5 |
116 |
92,5 |
184 |
100 |
200 |
113,5 |
227 |
127,5 |
255 |
142,5 |
| mm | H3 | H4 | H5 | H6 | H7 | K | K1 | K2 | L | L1 | L2 | P1 | P2 | P4 | P5 |
| NS 100/160/250N/H/L | 188 | 160,5 | 321 | 178,5 | 357 | 17,5 | 35 | 70 | 52,5 | 105 | 140 | 81 | 86 | 111* | 83 |
| NS 400/630N/H/L | 285 | 240 | 480 | 237 | 474 | 22,5 | 45 | 90 | 70 | 140 | 185 | 95,5 | 110 | 168 | 107 |
|
mm |
P6 |
R |
R1 |
R2 |
R4 |
R5 |
φT |
φT4 |
(Ue) |
|
NS 100/160/250N/H/L |
88 |
14,5 |
29 |
54 |
108 |
143 |
6 |
22 |
≤32 |
|
NS 400/630N/H/L |
112 |
31,5 |
63 |
71,5 |
143 |
188 |
6 |
32 |
≤32 |
Порекомендованные продукты
