Термостат комнаты OEM электронный моторизовал AC 220V клапанов - 250V

Термостат комнаты OEM электронный моторизовал AC 220V клапанов - 250V

Используйте инструкции

Биметаллический термостат комнаты для установок нагревать и кондиционирования воздуха

Характеристики Thermail, электрических и механически

Разрывная мощность

На контакте отверстия, 10A-250VAC (омовская нагрузка)

Дифференциал: 0.5K

Регулировка маштаба температуры

Регулировка маштаба температуры:

После того как почти 2 дня от установки, получить регулировку маштаба precjse, измеряют комнатную температуру при термометр справки, помещенный сторону термостат. Держащ, что shagrened часть knob.turn индекс с монеткой, достигла такое же значение термометра. Мы предлагаем для того чтобы установить оборудование на около 1.5meter от пола и далеко от любого теплового источника.

Картина

Контакт B1-With N.C.

Контакт B2-With N.C и ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫЙ переключатель

Контакт B3-With SPDT (перестроение)

Изменение B4-With над контактом (SPDT) и ВКЛЮЧЕНЫЙ-ВЫКЛЮЧЕНЫМ переключателем

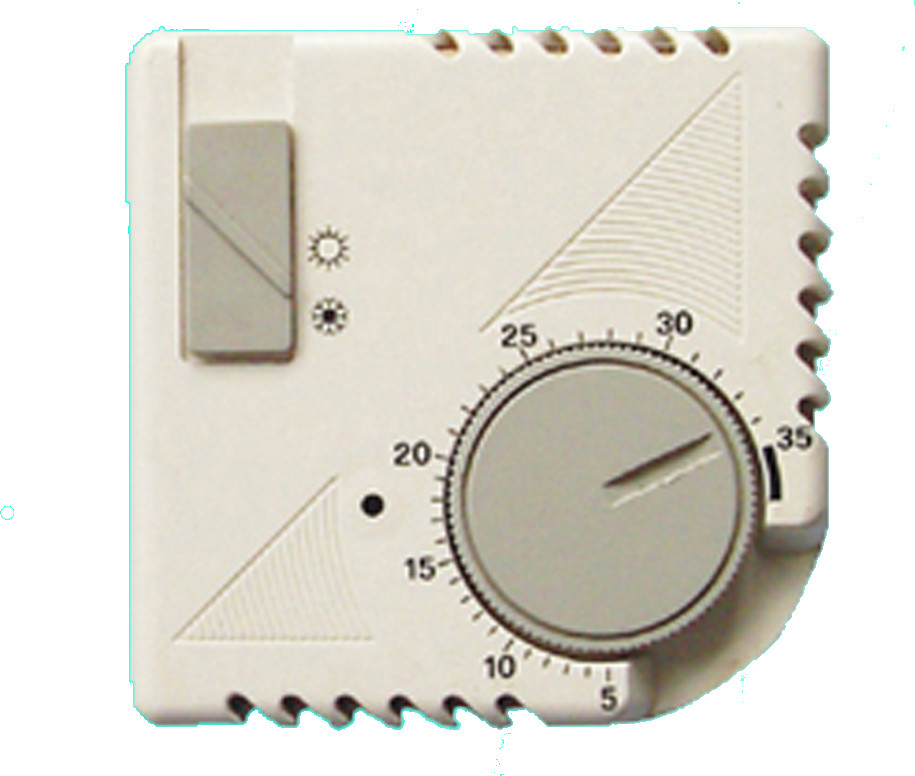

B7-With нормально закрывало контакт на " зима» и нормально открытый контакт на «лето " плюс селектор-переключателе «Лет-Зимы "

1) Основание

2) Крышка
3) винт для закрепления крышки

4) Ручка

5) Стопорные штифты Lockpins.the для ограничения маштаба (5) быть разделенным от основания термостата, они расположены на отверстиях отладки.

6) Индекс

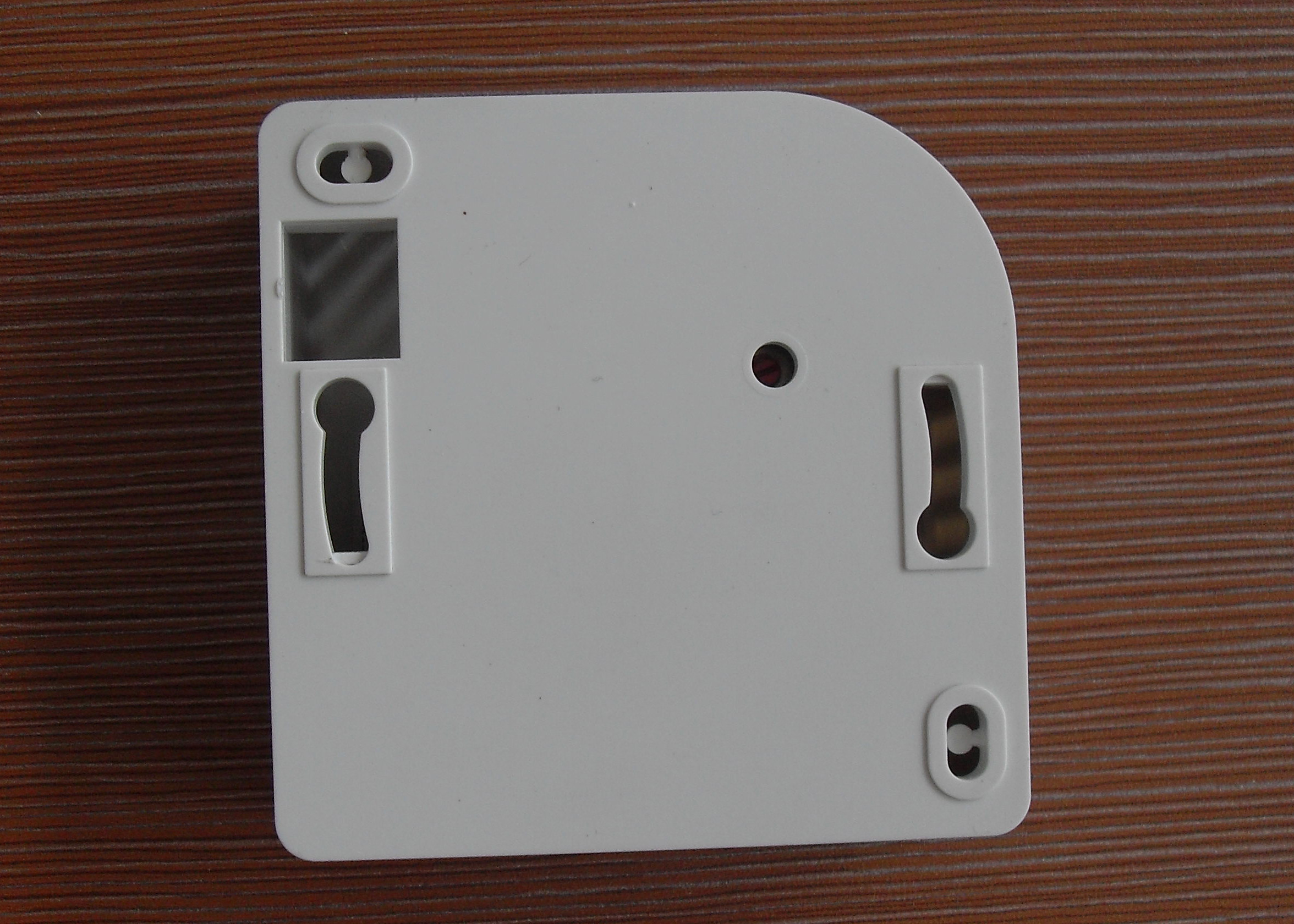

Отладку термостата комнаты можно сделать сразу на стене винтами и гайками.

Важный

Сопротивление Accelarating с напряжением тока к 220-250VAC

Этот термостат обеспечен с ускоряя ход сопротивлением которое необходимо совершенно соединиться для того чтобы получить представления регулировки. Стержень 4 имеет таким образом быть подключенным к meutral согласно диаграмме показанной на крышке. Это соединение позволяет также работе пилотного светильника который показывает деятельность топления.

РАЗМЕР

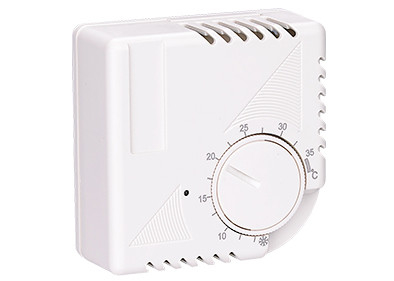

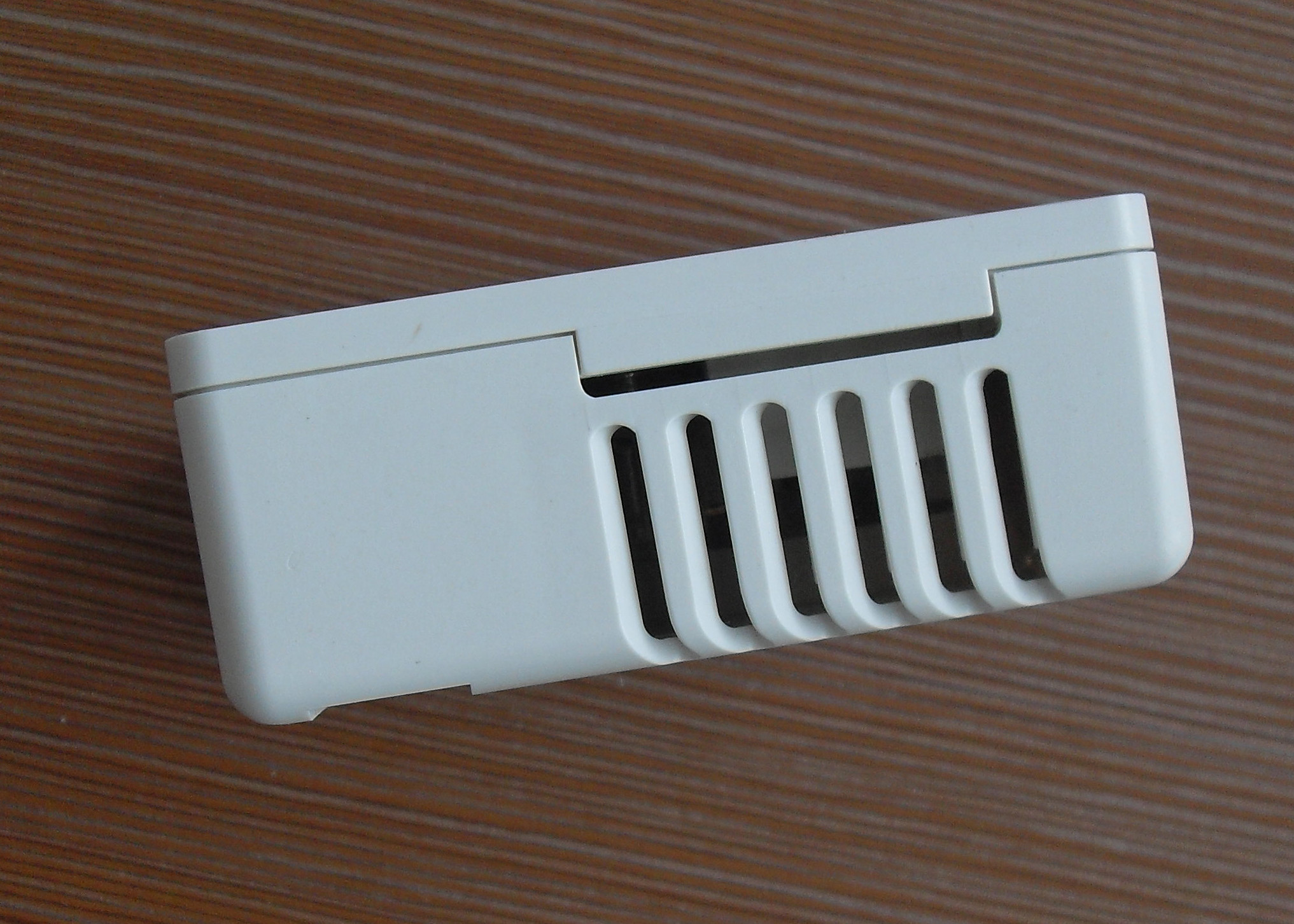

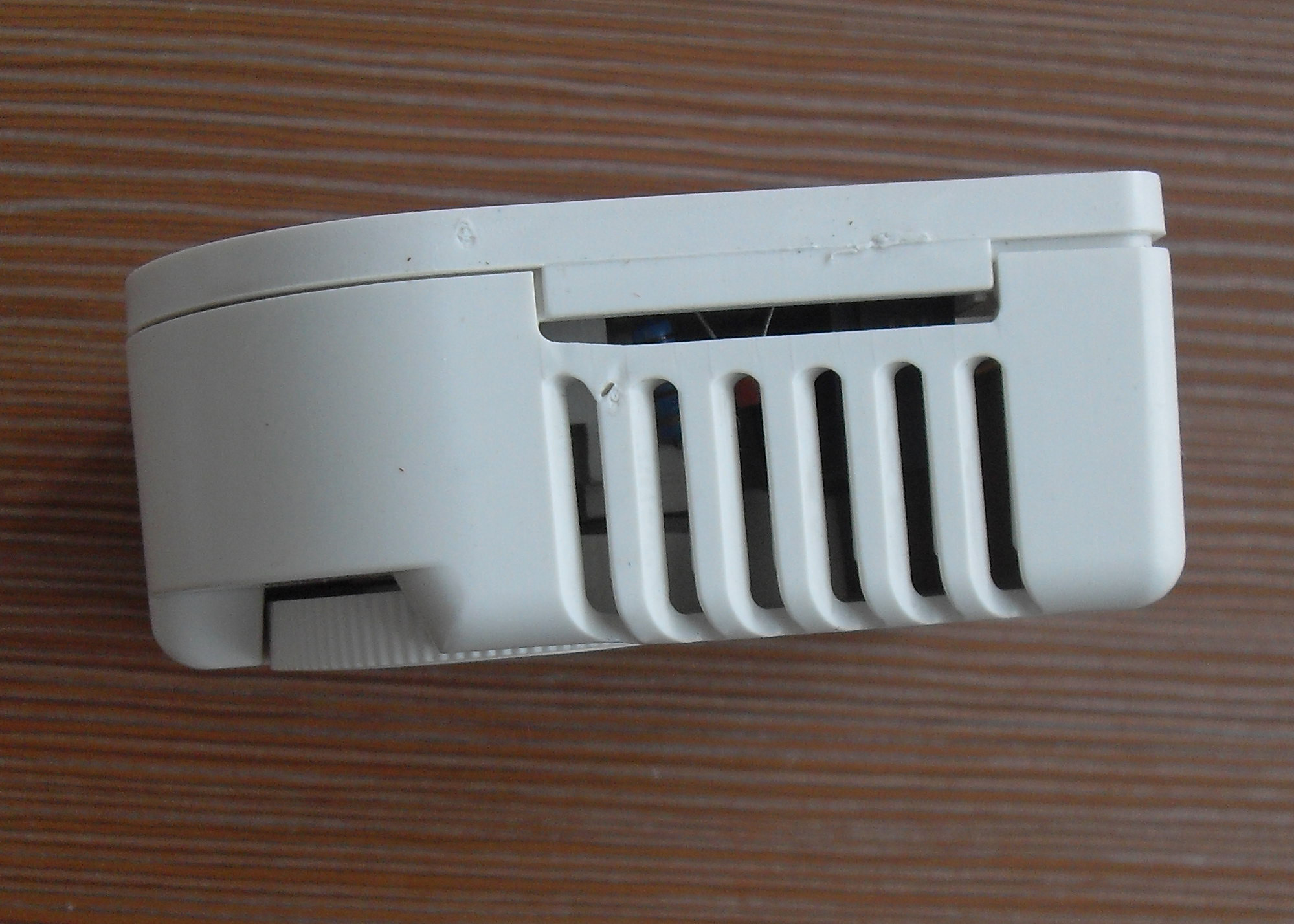

ИЗОБРАЖЕНИЕ ПРОДУКТА
