1. Применение:

Контактор AC серии CJX2-E (hereinafter быть сосланным как контактор), оно главным образом применяется к цепи AC 50/60Hz, и расклассифицированному напряжению тока 690V.When изоляции используемому в AC-3, и расклассифицированному рабочему напряжению тока 380V и расклассифицированному течению до 9A, для международной ломая цепи и частоты начиная или контролируется мотор. Совмещенный с правильным термальным реле перегрузки смогите защитить цепь нагрузки. Контактор может часто начинать и контролировать electomotor ac.
Этот продукт подтверждает к GB14048.4, стандарту IEC60947-4-1.

2. Модель и смысль:



3. Условия нормального хода и установки:

3,1 Температура окружающего воздуха: -5℃~+40℃, средняя величина не должно превысить +35℃ не познее 24 часа.

3,2 Высота: по большей мере 2000m.

3,3 Атмосферические условия: Когда температура на 40, относительная влажность atomsphere будет должна быть на большой части 50%, когда на относительно низких температурах, она смогла иметь более высокую относительную влажность. Ежемесячная максимальная относительная влажность смогла быть не больше чем 90%. Специальные измерения должны быть приняты дуо к возникновению орошают.

3,4 Тип загрязнения: Тип 3

категория 3.5Installation: III

3,6 Условия установки: Степень наклонения между подходящей поверхностью и вертикальной поверхностью не должна превысить

3,7 Удар удара: Продукт должен быть установлен и использован в месте где часто встряхивания и удары.


Параметр метода:



4. Главным образом параметр и техническая характеристика:



Деталь	Параметр	Модель	06	09
Расклассифицированное рабочее течение (a)	380V	AC-3	6	9
		AC-4	2,6	3,5
Расклассифицированное valtage изоляции (v)			69.	69.
Обычное течение топления (a)			16	16
Сила controllable трехфазного мотора белк-клетки (KW) AC-3	220V		1,5	2,2
	380V		2,2	4
	660V		3	5,5
Рабочая частота (operations/h)	Электрическая жизнь	AC-3	1200	1200
		AC-4	300	300
	Жизнь Mechancal		3600	3600
Электрическая жизнь (10*10*10*10operations)		AC-3	50	50
		AC-4	10	10
Механически жизнь (10*10*10*10operations)			1000	1000



Деталь	Параметр	Модель	06	09
Вспомогательный блок контакта	Комбинация		F4-E20, F4-E02, F4-E11
	обычное течение топления		6A	6A
	Контролируйте емкость		AC-15 360V; DC-13 33W
Соответствуя сплавляя модель			RT16-16	RT16-16
Потребление средней мощности (VA) 50Hz 20℃	Приемистость		30	30
	Держать		4,5	4,5
Номер части			1	1
Кабель (² mm)			2,5	2,5
Размер винта			M3	M3
Затягивающ вращающий момент (▪ m n)			0,5	0,5
Вес блока (Kg)	CJX2-E		0,15	0,15
	CJX2-EN		0,3	0,3

5. Размеры прозодежды и установки:

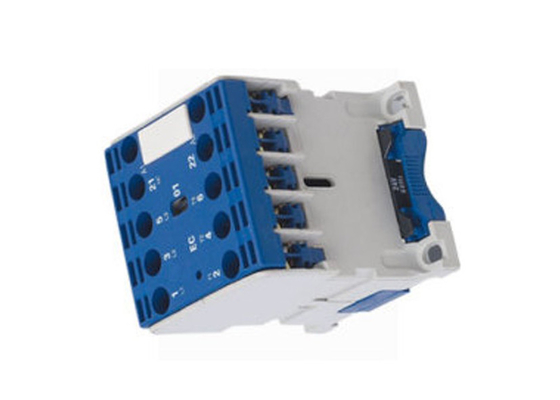

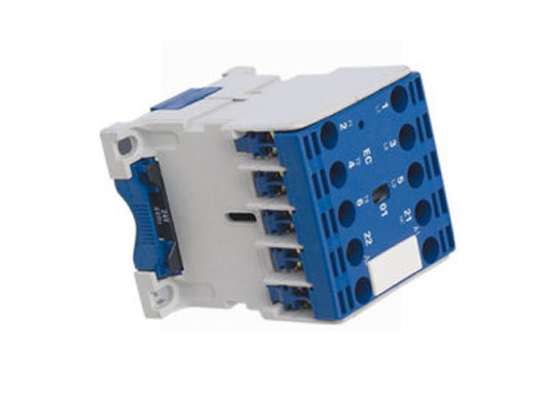

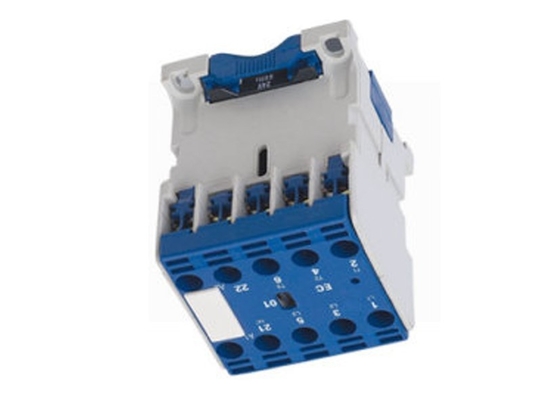

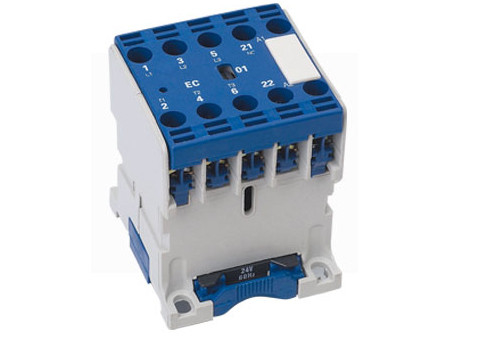

Изображение продукта



6. Приказывая инструкции:

Делая заказ заказ, вы должны указать вне внизу:
Название продукта и модель, расклассифицированное рабочее напряжение тока и частота катушки, приказывают количество.
Приказывая пример: CJX2-E0910 AC 220V 50HZ 10PCS
