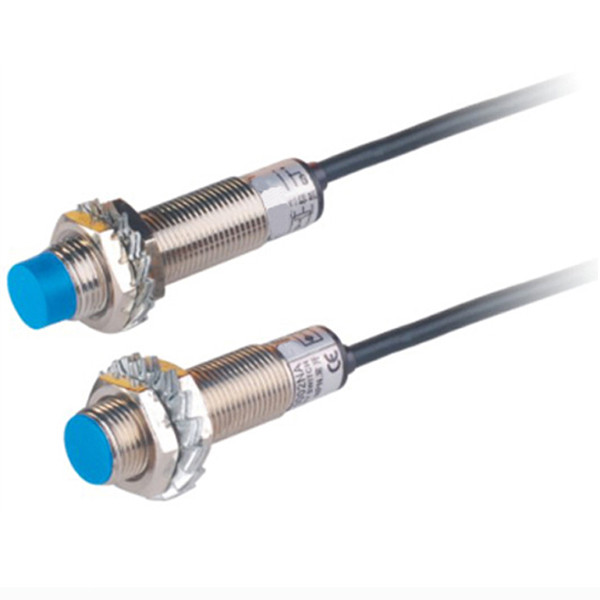

CM12 NPN NC DC6 - емкостный отсчет датчика близости 36V бутылки







Поверхность индукции датчика емкости составлена 2 коаксиальных умственных electctrodes, которые от конденсатора и соединенные на цепи колебания RC, как раз как открытый электрод конденсатора.

Соединяясь к электропитанию, генератор RC не работает. Когда предмет электрод конденсатора eto clos, емкость конденсатора увеличит, и генератор вибрирует. Через обработку задней цепи этапа, оба сигнала останавливают колебание и колебание будет преобразовано к знакам переключателя для проверять существование предмета. это расстояние можно получить, но к предмету неметалла, расстояние действия d etermined материальной диэлектрической константой, более диэлектрической константой, больше расстояние действия будет получено.







категория 1.Switch: Lm: Тип индуктивности

                            Cm: Тип емкости

                            Sm: Тип Hall

                            Am: Тип безопасности взрывозащищенный

                            Xm: Мимический линейный тип

                             Hm: Тип Reed

                             Ru: Ультразвуковой тип

2.Diameter датчика: M12

напряжение тока 3.Working:

                30: 6-36VDC 310:5-24VDC 320:12-60VDC
                330: 10-30VDC 340:10-55VDC 350:10-60VDC
                360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220: 380VAC40: 12-240VDC/24-240AC
                50: Специальное напряжение тока

расстояние 4.Detection: 01: 1mm 05: 5mm 10: 10mm ......

форма 5.Output: N: выход Dc NpN 3-провода
                       P: выход Dc PnP 3-провода
                       L: Двухпроводной выход Dc
                         : Выход Ac двухпроводной
                      J: Выход контакта реле
                     Np: Выход двойника NpN+PnP

положение 6.Output: A: (нет) нормально открытое (no)
                        B: (nc) Нормально близкое (nc)
                        C: (никак-nc) нормально Открытый-Нормальн конец (no+nc)
                        Mu: Мимическое напряжение тока
                        Mi: Мимическое течение
                        Mui: Voltage+Current

функции 7.Subsidiart: T: с разъемом авиации
                                   Y: доказательство воды, доказательство масла
                                    I: специальное требование
                                   H: высокотемпературное сопротивление
                                   R: тип кольца



8.L: Международный
